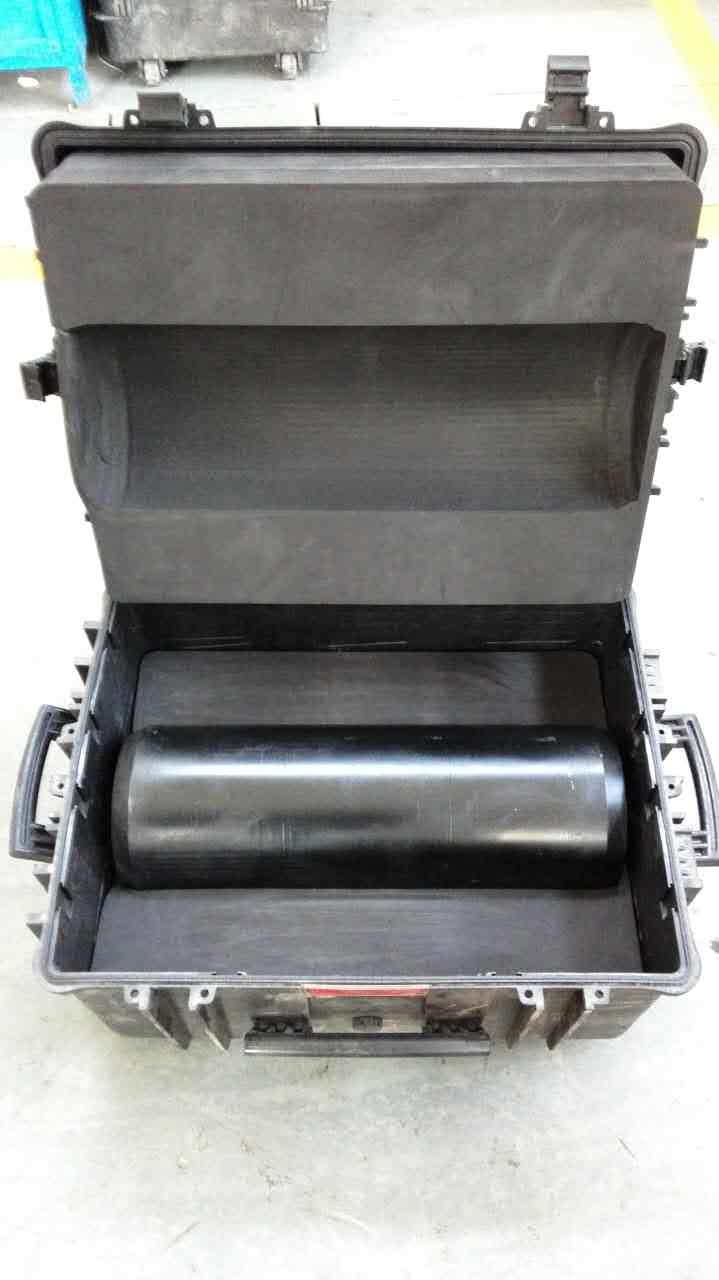

扭力冲击动力钻井加速器





一、 钻磨工具介绍

1.钻磨工具简介

扭力冲击动力钻井加速器是适合PDC剪切破岩机理的钻井提速工具，在现有旋转钻井体系下，不增加任何动力的情况下，仅在PDC钻头上加装半米左右钻具，即可实现不同地层的钻井提速，即使功能失效，也就相等一节短钻铤，也不影响正常钻进，安全节能。该工具利用钻井液驱动产生一定频率的扭转冲击，并直接作用在PDC钻头上，给钻头施加一个额外的高频冲击能量，辅助钻头破岩。解决PDC钻头的卡滑问题，提高难钻地层机械钻速，同时减少钻柱的扭转震荡，钻进过程更趋平稳，也延长钻头等钻具的使用寿命。

2.钻磨工具优势与特点

   ★ 适合PDC剪切破岩机理：突破原有PDC钻头破岩方式，在其机械剪切的基础上增加了BQ破岩方式与能量

   ★ 克服PDC钻头卡滑：破岩能量传递效率提高，钻进过程更趋稳定

   ★ 适用范围：适合PDC钻头钻进的地层

   ★ 安全节能 提速显著：在现有旋转钻井体系下，不增加任何动力的情况下，仅在PDC钻头上加装半米左右的工具，即可实现不同地层的钻井提速，即使工具失效也不影响正常钻进。

3.技术参数

型   号	SL254-7.5	SL254-8	SL254-10
适用井眼尺寸	8 ½"	9 ½"	12 ¼"
流量(L/s)	30~50	35~50	50~80
压降(MPa)	2~5	2~5	2~5
外形尺寸(mm)	Φ190x_	Φ203x_	Φ254x_
连接扣型	NC50（410）	REG6-5/8"（631）	REG6-5/8"（630）
下部连接扣型	REG4½"（430）	REG6-5/8"（630）	REG6-5/8"（630）
紧扣扭矩	45kN	72kN	72kN

二、 钻磨工具提速作业

1. 钻磨工具作业条件

⑴ 钻井液：建议密度小于1.8g/cm³，含沙量小于1%；不使用铁矿粉等加重，不使用堵漏剂；

⑵ 井况：井下无落物，井底清洁；井壁稳定，井内无垮塌掉块；起下钻正常，循环畅通；可采用上趟钻短起下，保证井眼通畅；

⑶ 扭力冲击动力钻井加速器使用时与钻头直接相联，上扣时注意该工具的紧扣扭矩参考技术参数表；

⑷ 使用扭力冲击动力钻井加速器时，不建议使用其它井下动力钻具；

⑸ 建议使用新PDC钻头配合扭力冲击动力钻井加速器，以达到最佳效果。

2. 钻磨工具施工准备

⑴ 检查工具壳体及内部有无明显弯曲变形、裂纹和伤痕，观察内孔是否畅通；

⑵ 清理联接螺纹；

⑶ 钻杆过滤器（两个，以备每个单根及时清理）；

⑷ 建议使用单流阀（一个，接扭力冲击动力钻井加速器上方）；

⑸ 建议使用全新PDC钻头，以达到最佳效果；

3. 钻磨工具井口测试

⑴ 钻台短试，不带钻头；

⑵ 用提升短节将该工具提入井口，卡上卡瓦和安全卡瓦，接方钻杆紧扣；

⑶ 取下卡瓦和安全卡瓦，将工具下入转盘以下约5米，开排量开泵检测，填表；

排量（L/s）	密度（g/cm3）	压降（MPa）
20
30
40



4. 钻磨工具提速作业

下钻：避免套管长时间开泵，避免大井段PDC划眼，距离井底10m处大排量开泵，并记录压力，工作转速40 min-1时，排量由20-25-30L/S

逐步上升时，立压与扭矩的变化：



排量L/S	泥浆密度 g/cm3	转速 min-1	立压Mpa	扭矩knm
20		40
25		40
30		40



排量由25L/S时，工作转速20-40-60min-1逐步上升时，立压与扭矩的变化：



排量L/S	泥浆密度 g/cm3	转速min-1	立压Mpa	扭矩knm
25		20
25		40
25		60



钻进：开启大排量，PDC造型钻压20-40KN，转速60rpm，造型进尺30cm；钻压8-16KN， 转速60-80-120rpm（泥岩转速酌情到85 rpm，砂

岩55-65 rpm），以扭矩平稳为判断依据。

起钻条件：（以下条件同时具备）

⑴ 连续5米机械钻速缓慢，且通过钻井参数调整仍长时间保持低钻速；

⑵ 泵压不正常，陡然升高或降低；

⑶ 扭矩波动大，钻进过程不平稳；

起钻：注意提升速度、平稳操作
